Bukalah aplikasi packet tracker mobile, dan buatlah proyek baru dengan memilik tombol new.
Desain Jaringan

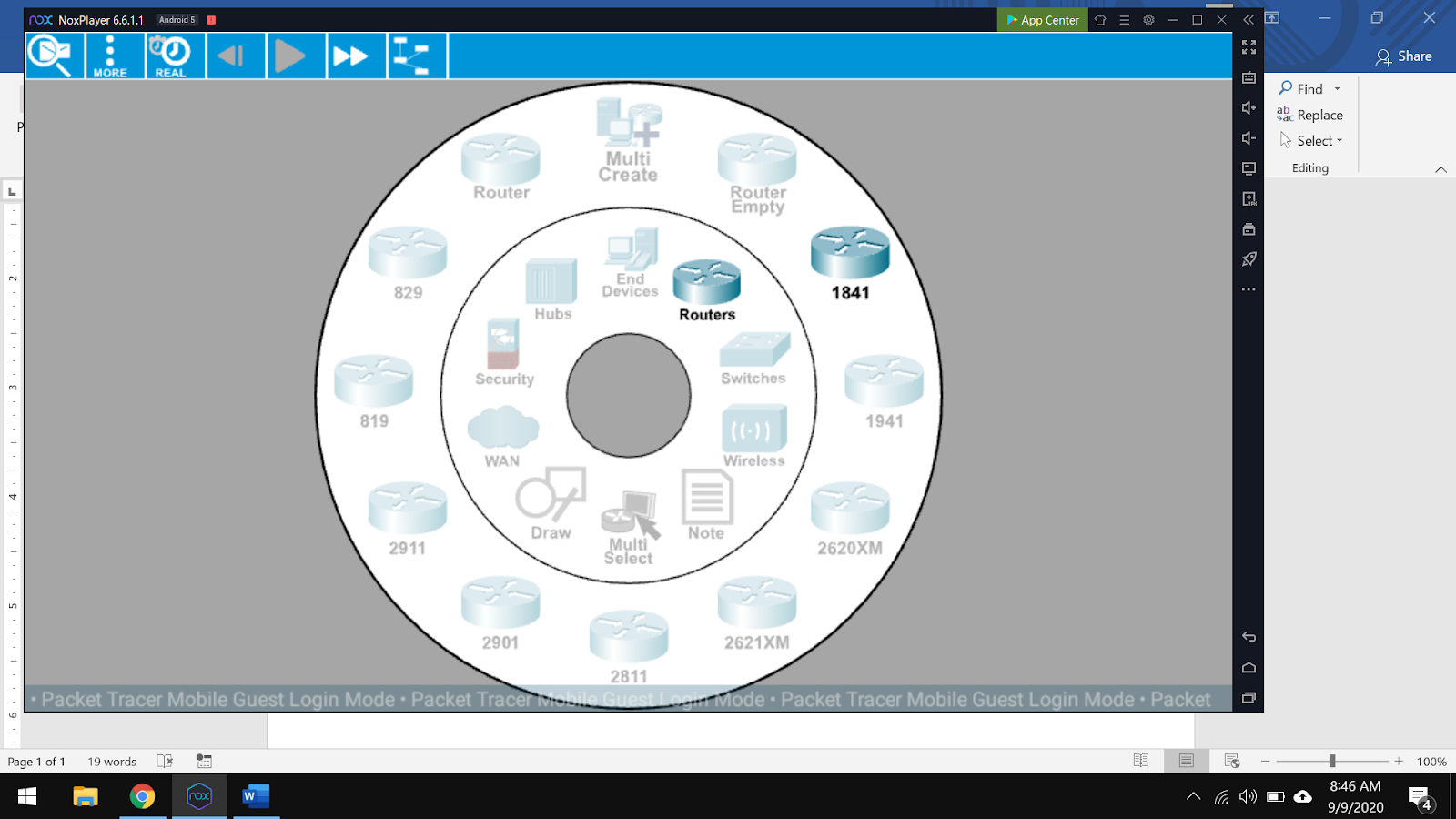

Tambahkan sebuah router dengan seri 1841

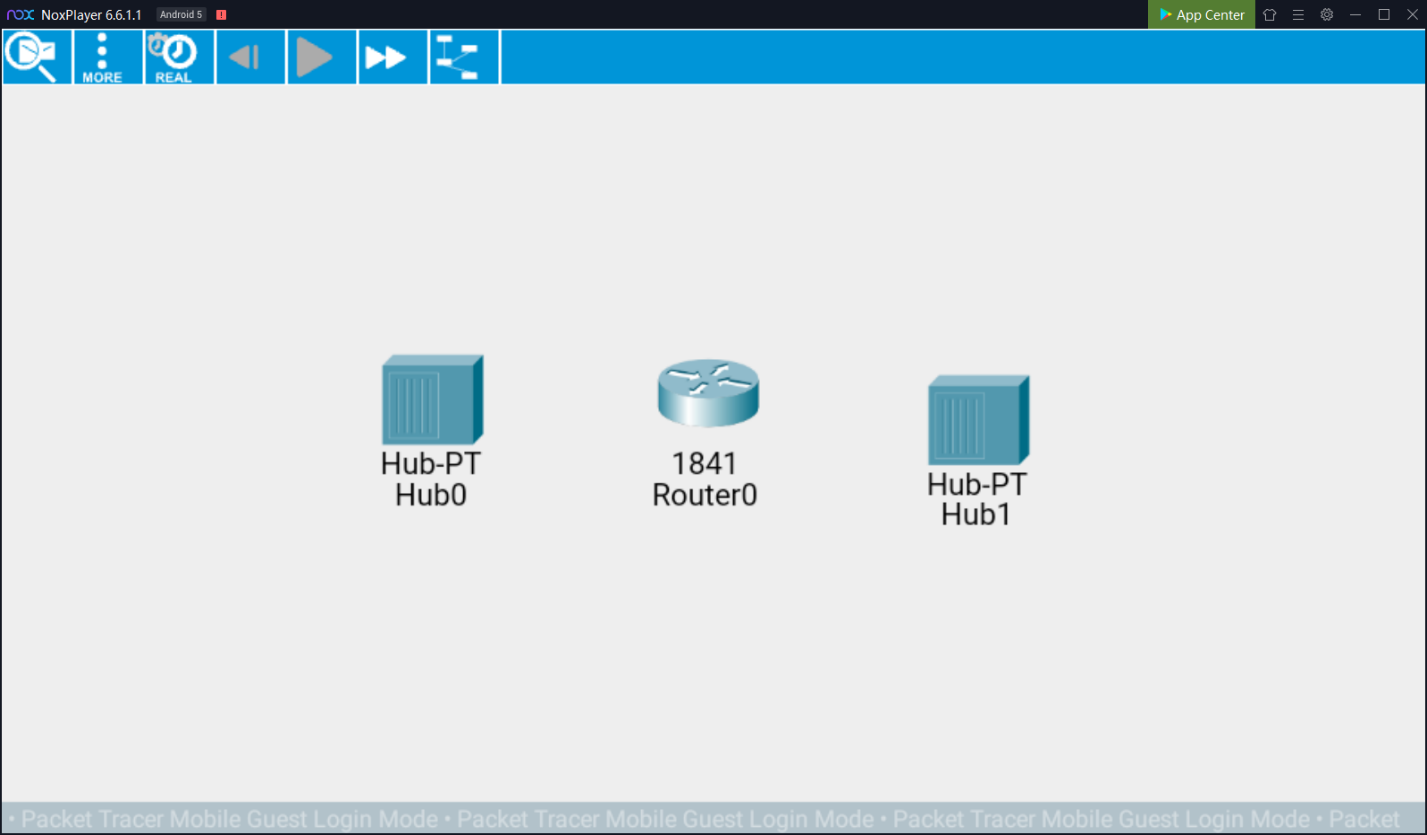

Selanjutnya, tambahkan 2 buah hub dan letakkanlah masing-masing hub diantara router, seperti gambar berikut ini;
Langkah selanjutnya, tambahkan 2 buah personal komputer, yang mana terhubung dengan hub0 dan 2 buah laptop yang terhubung dengan hub1, perhatikan gambar berikut ini;
Hubungkan, port fe5 di hub0 ke port fe0/0 di router, perhatikan gambar berikut ini;

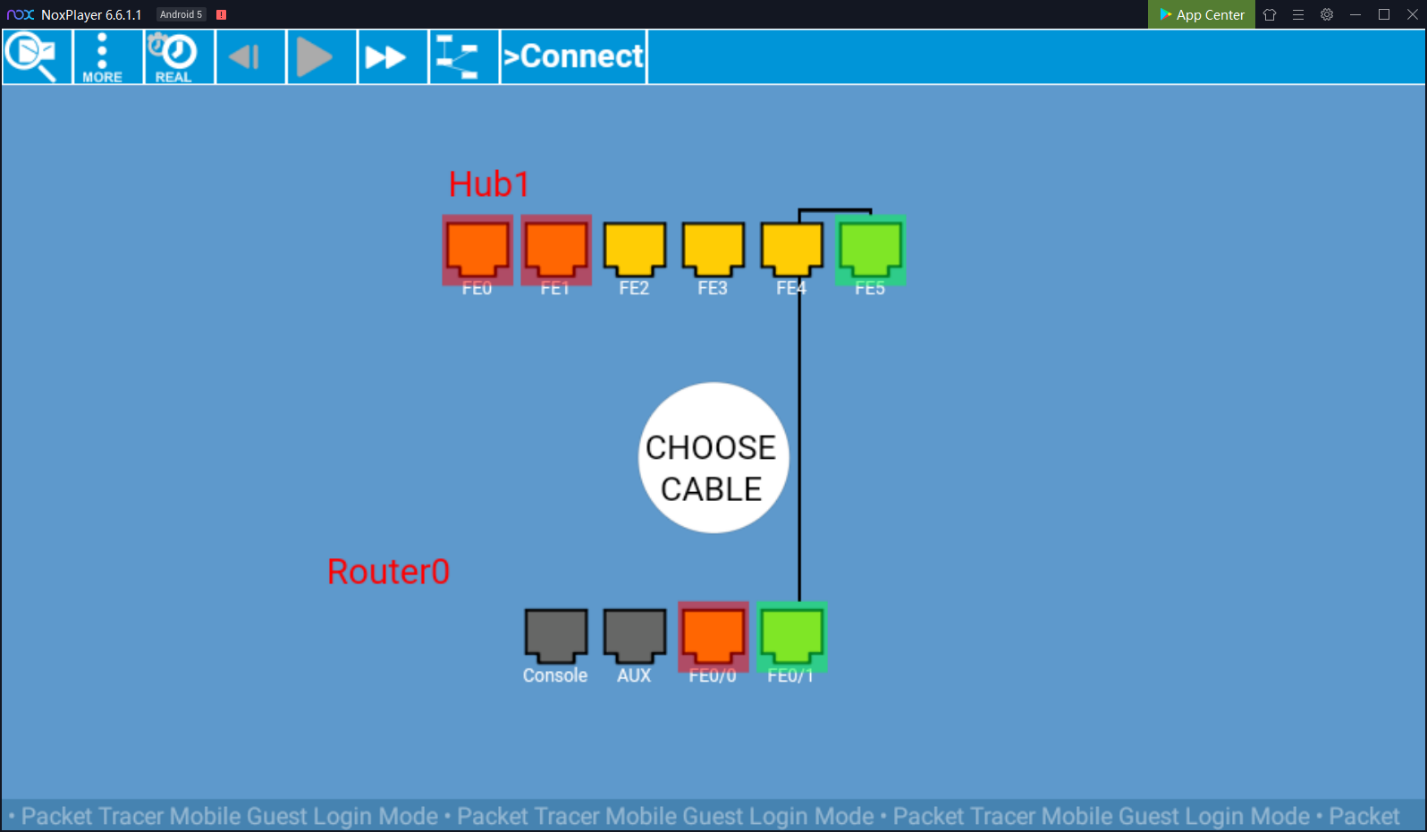

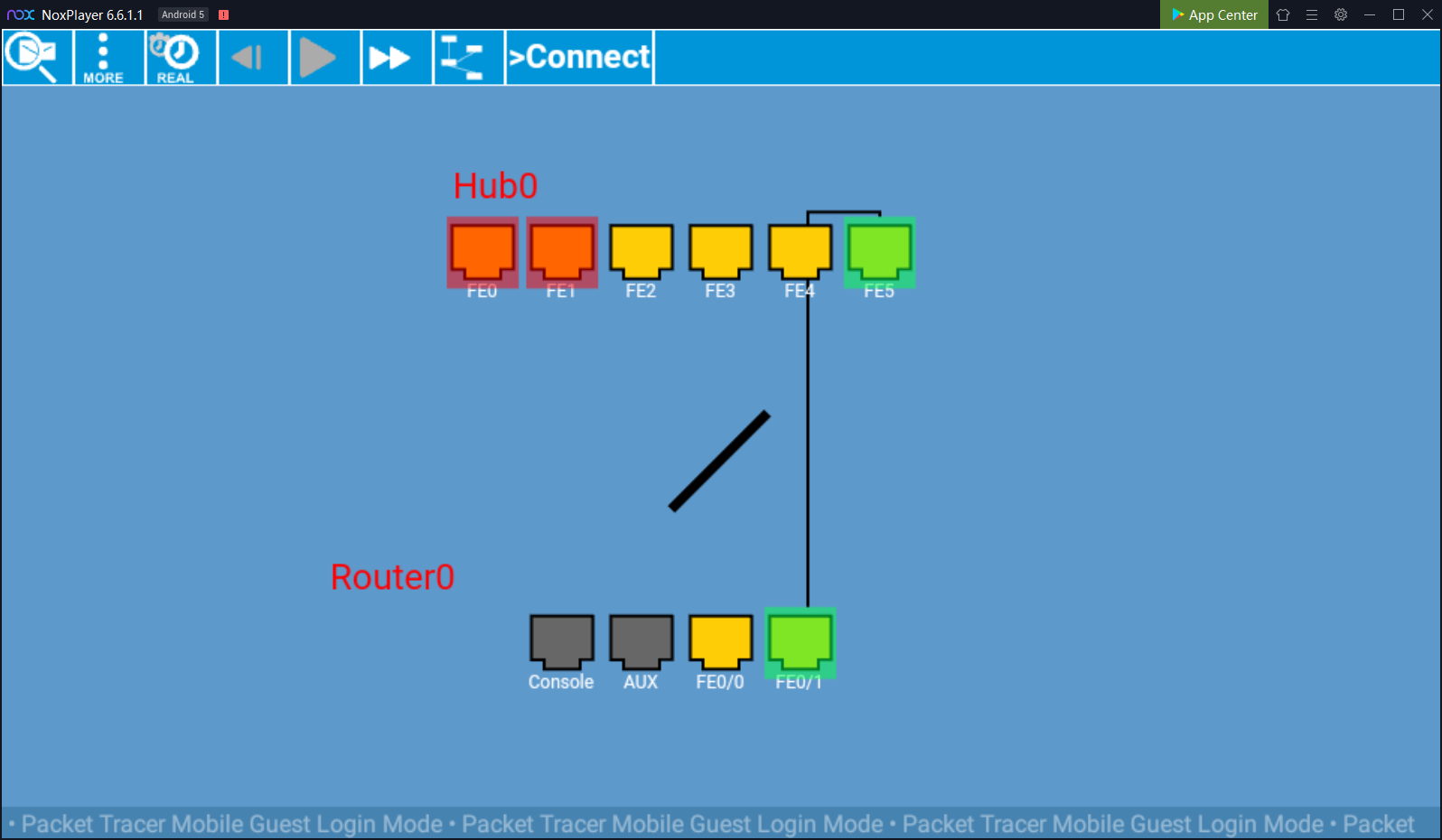

Hubungkan pula, port fe5 di hub1 ke port fe0/1 di router, perhatikan gambar berikut ini;
Konfigurasi Router
Kembali ke tampilan rancangan jaringan, silahkan tap pada router dan pilih CLI, perhatikan gambar berikut;

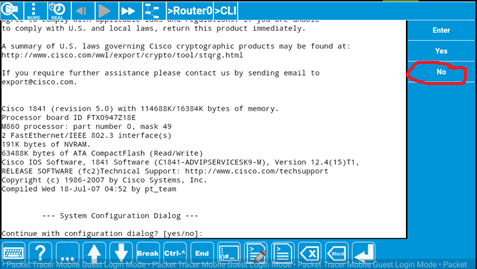

Pada tampilan CLI, silahkan klik tombol NO disebelah kanan layar untuk keluar dari mode wizart
Selanjutnya, pilih menu enter disebelah kanan layar, perhatikan gambar berikut;

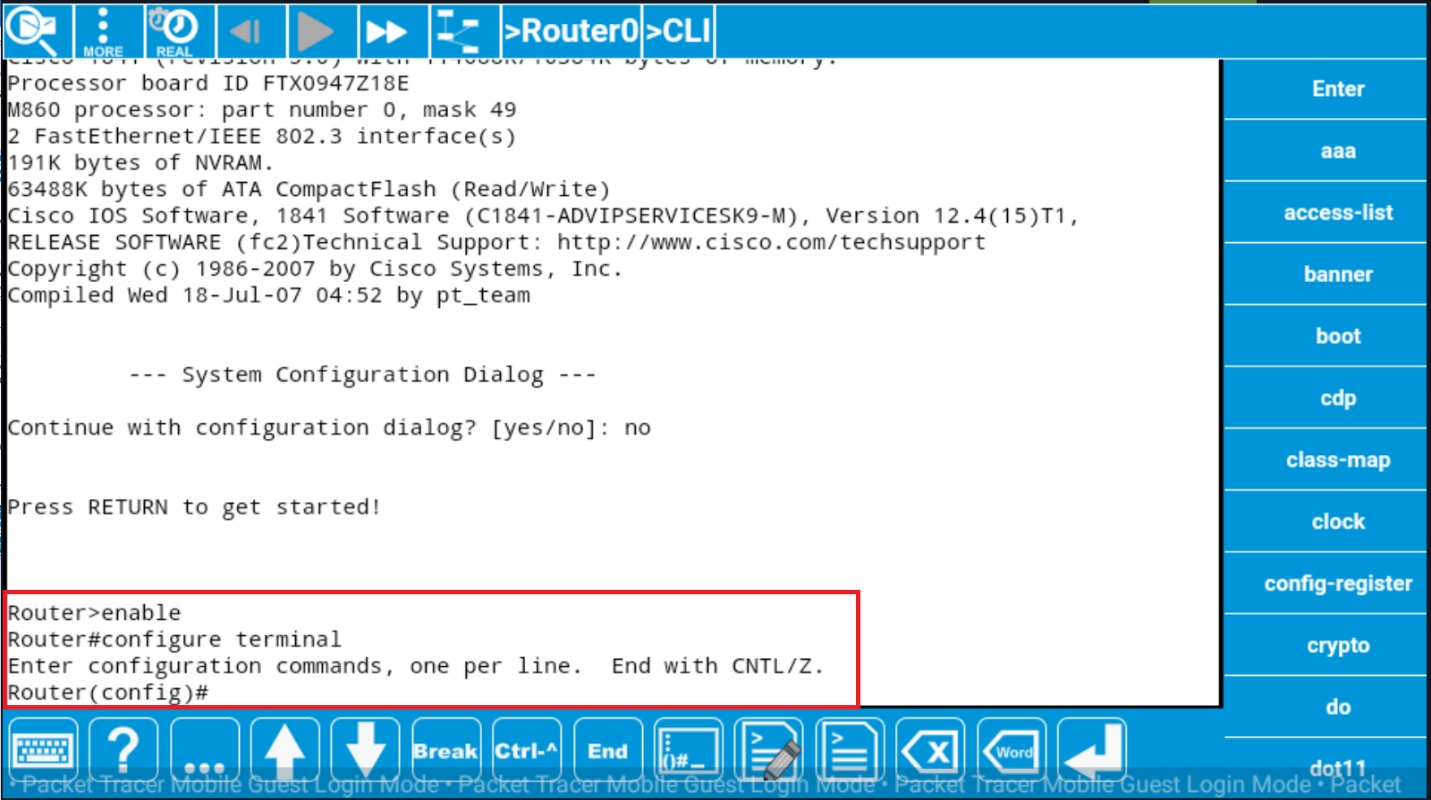

Untuk memulai mengkonfigurasi, silahkan ketik perintah “enable” dan dilanjutkan dengan menekan enter. Selanjutnya ketik perintah “configure terminal” dan dilanjutkan menekan tombol enter. Jika perintah yang kalian masukkan benar, maka akan muncul tampilan seperti dibawah ini;
Langkah berikutnya, adalah mengkonfigurasi alamat IP pada masing-masing port di router, untuk port 0/0 perintahnya adalah sebagai berikut ini;
|
router(config) |
# interface fastethernet 0/0 |
|
router(config-if) |
# ip add 192.168.0.254 255.255.255.0 |
|
router(config-if) |
# no shut |
|
# enter |
|
|
# exit |

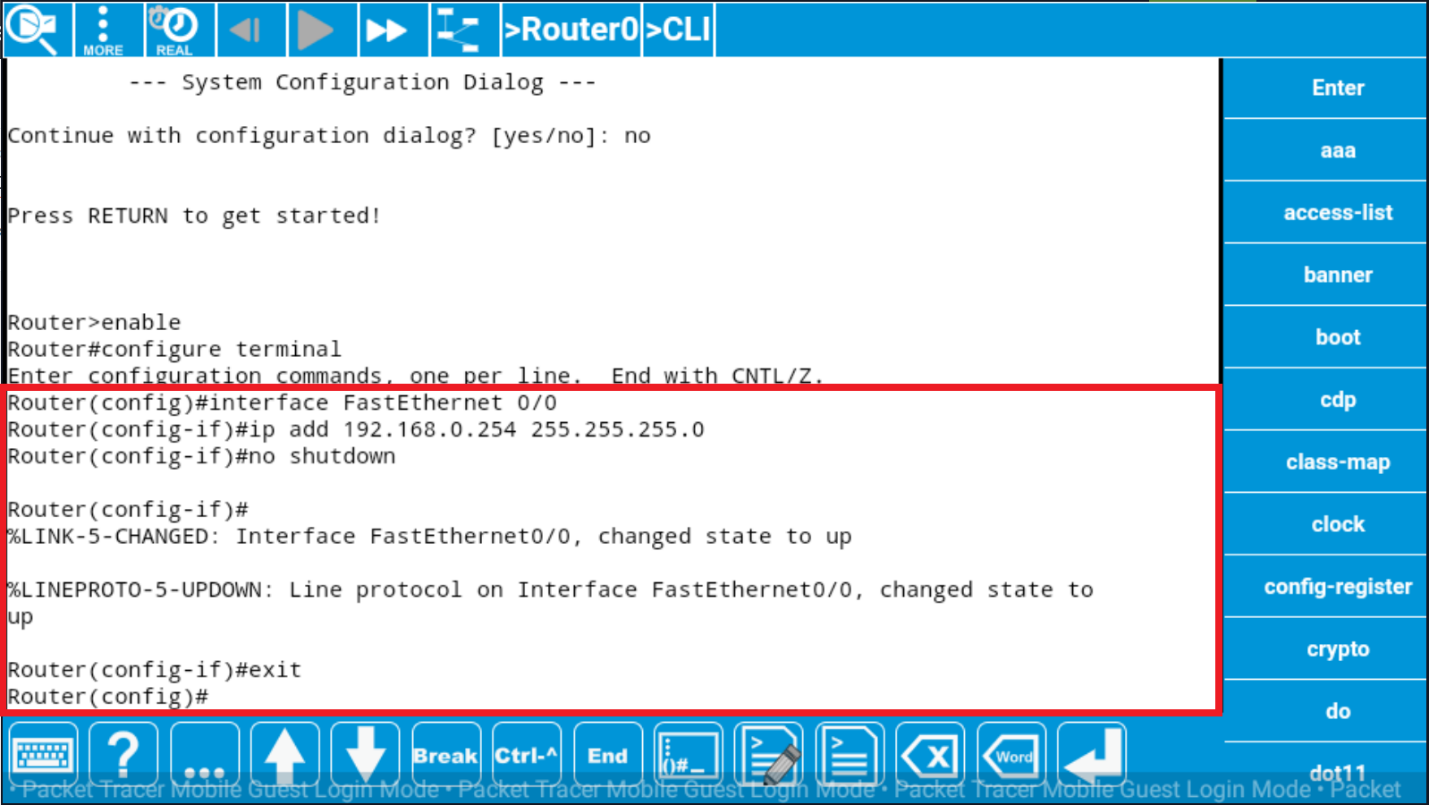

Jika perintah yang dimasukkan benar, maka akan seperti tampilan dibawah ini;
Sedangkan untuk port 0/1 perintahnya adalah sebagai berikut ini;
|
router(config) |
# interface fastethernet 0/1 |
|
router(config-if) |
# ip add 192.168.1.254 255.255.255.0 |
|
router(config-if) |
# no shut |
|
# enter |
|
|
# exit |

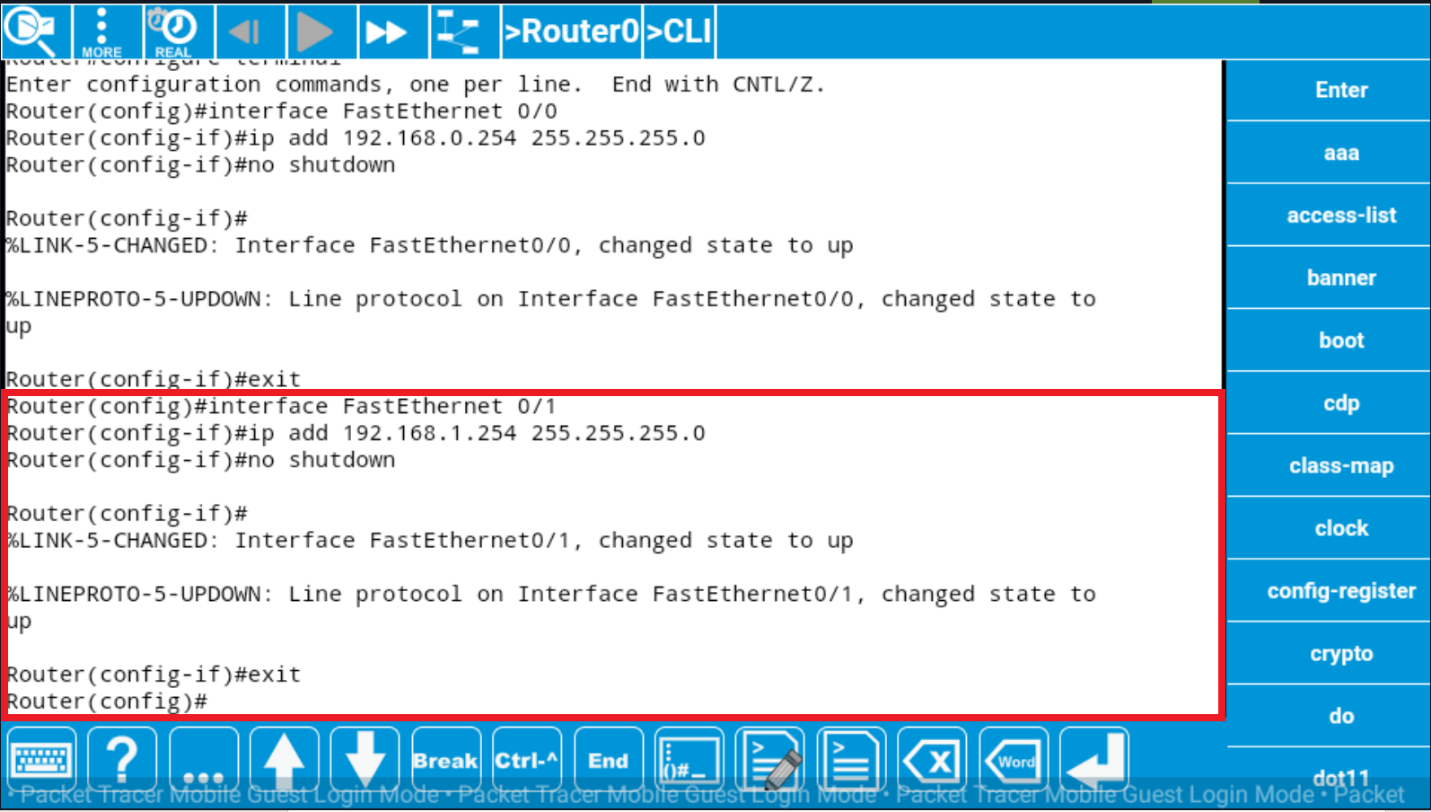

Jika perintah yang dimasukkan benar, maka akan seperti tampilan dibawah ini;
Langkah berikutnya adalah mengkonfigurasi routing, jenis routing yang dipergunakan saat ini adalah jenis RIP, berikut ini perintahnya;
|
router(config) |
# router rip |
|
router(config-router) |
# version 2 |
|
router(config-router) |
# network 192.168.0.0 |
|
router(config-router) |
# network 192.168.1.0 |
|
router(config) |
# exit |

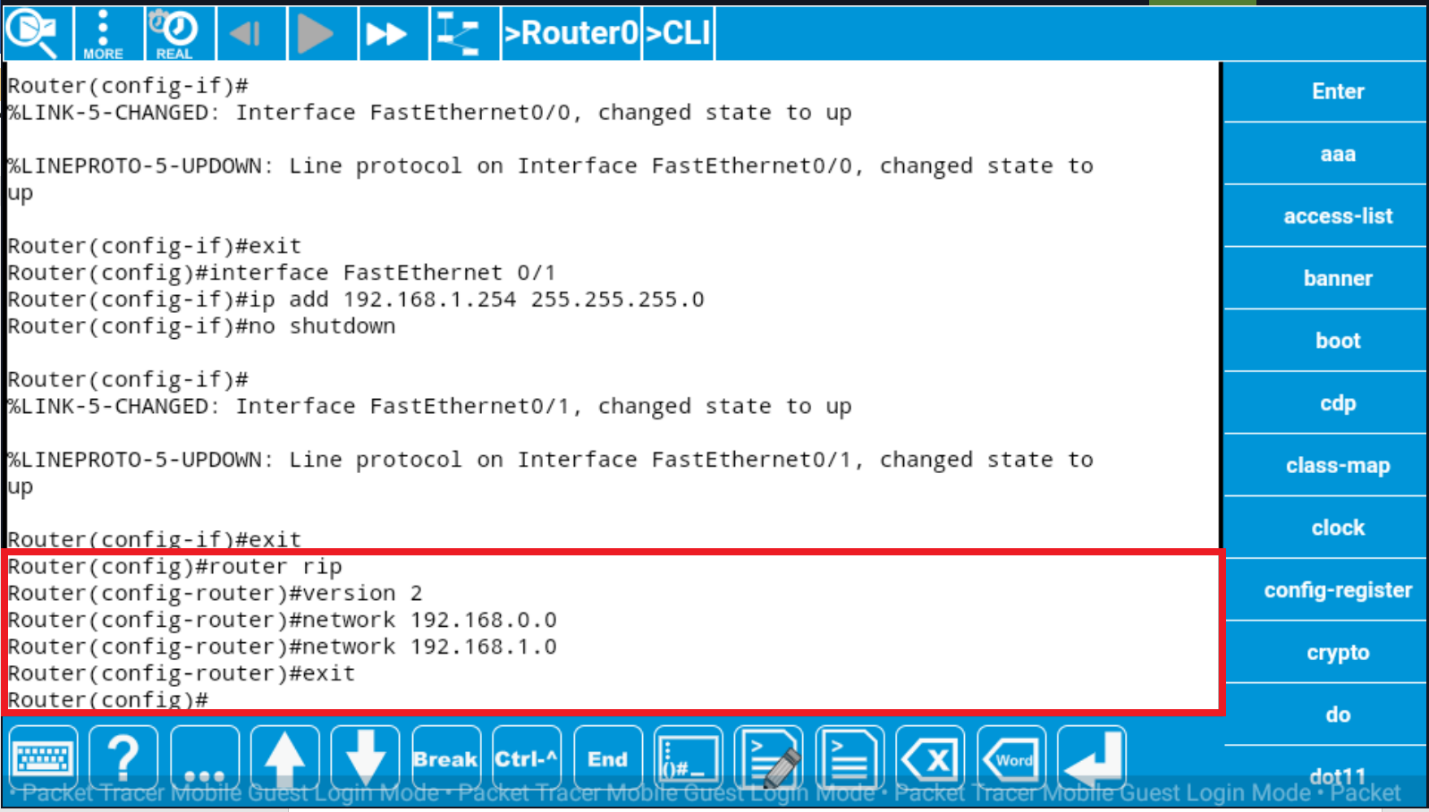

Jika perintah yang kalian masukkan benar, maka akan muncul tampilan seperti dibawah ini;
Sampai disini, routing jaringan telah berhasil dikonfigurasi, selanjutnya tinggal mengkonfigurasi alamat IP client.
Konfigurasi Client

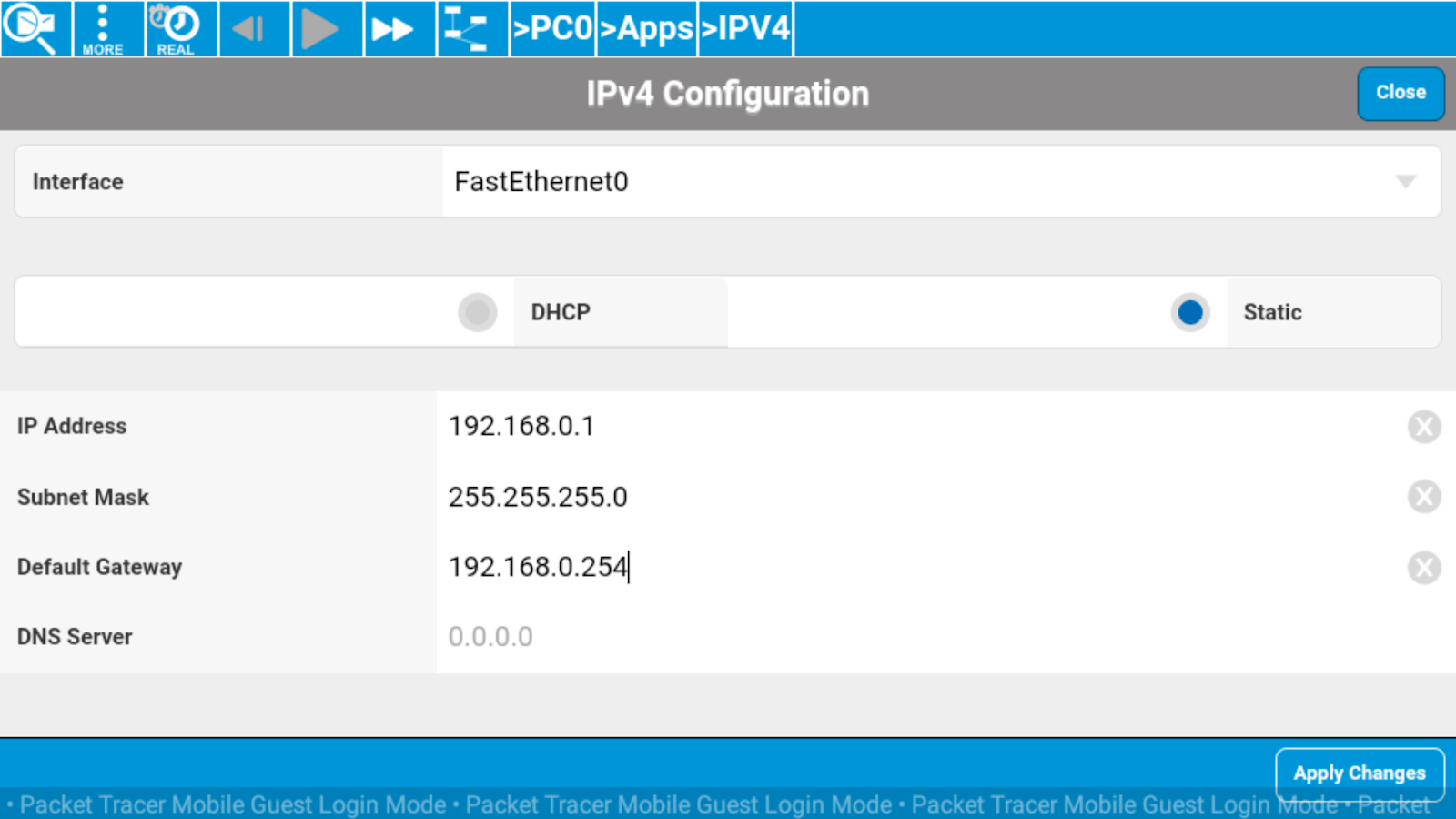

PC0
PC1

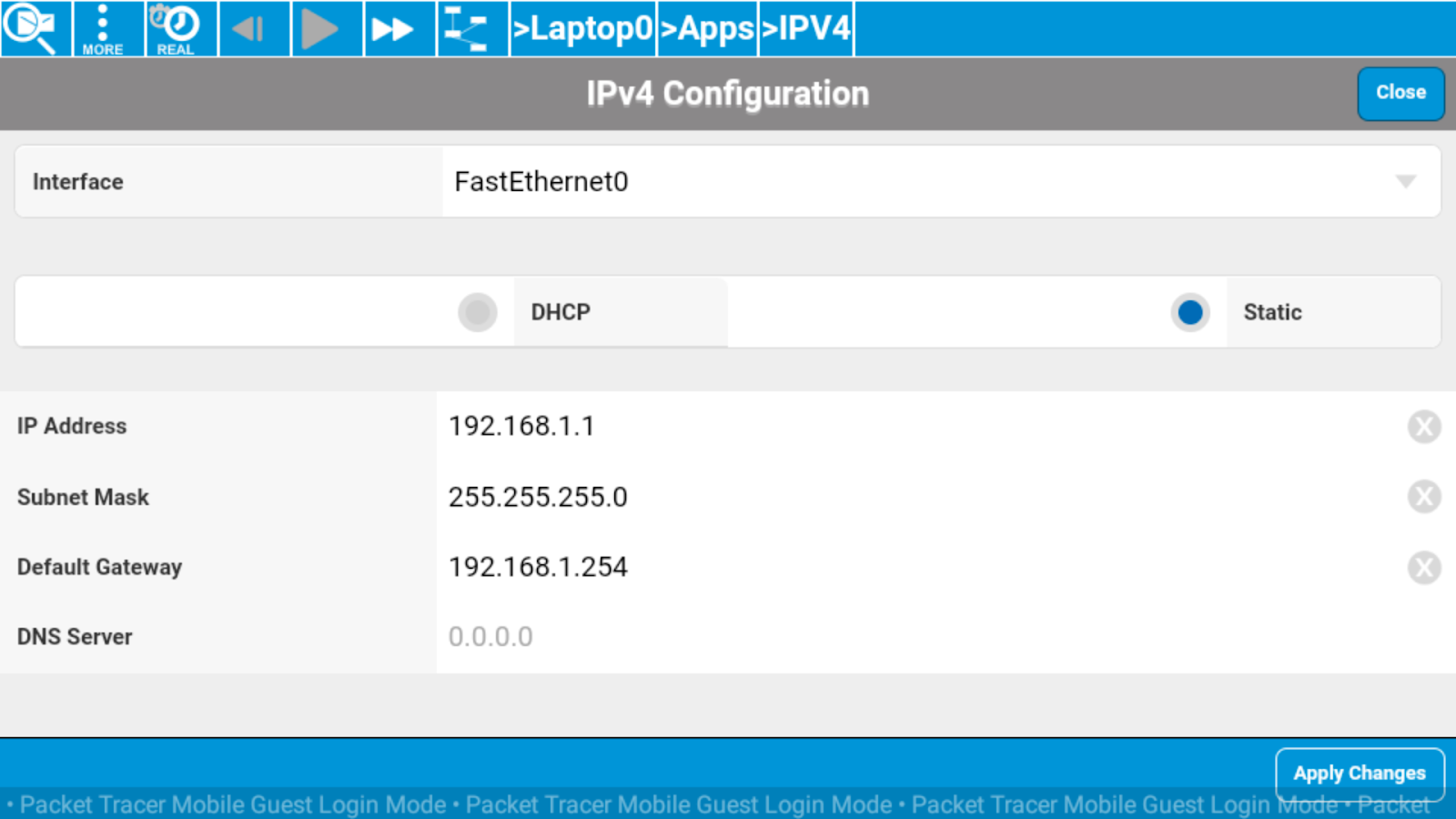

Laptop0
Laptop1
Uji Coba

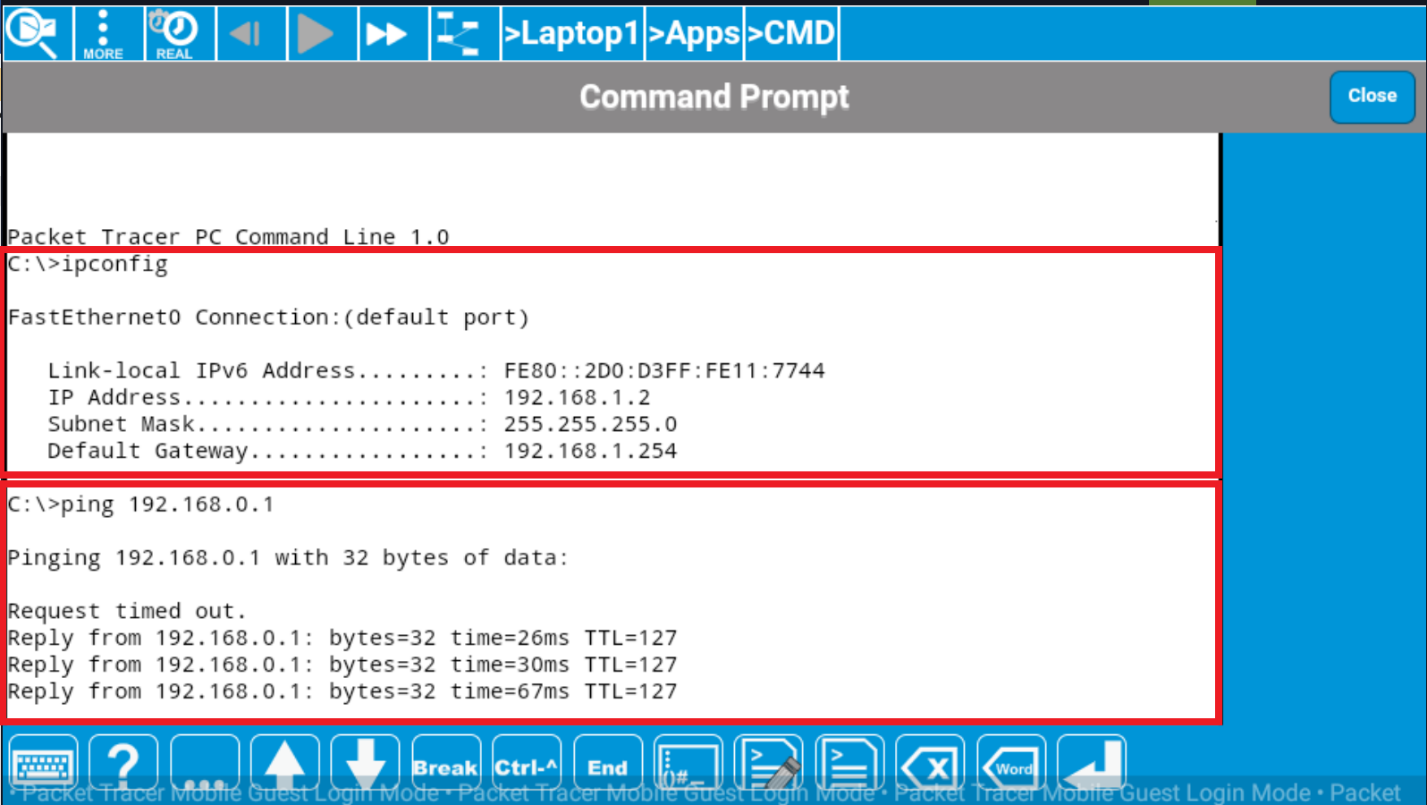

Bukalah command prom pada salah satu end device, disini perangkat yang dipilih adalah laptop1, selanjutnya masukkan peritah “ipconfig” untuk mengecek alamat IP pada perangkat tersebut, kemudian lakukan ping kepada end device yang berada dijaringan lain, silahkan perhatikan gambar berikut ini;
Jika didapati hasil ping ke end device dijaringan lain berhasil, maka seluruh konfigurasi Routing telah selesai.
