Berikut ini tutorial firewall pada end device simulasi jaringan menggunakan aplikasi packet tracker mobile, bukalah aplikasi packet tracker mobile, selanjutnya klik new.

Tambahkan router versi 1841

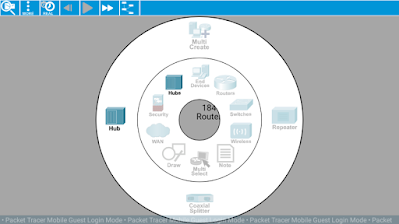

Tambahkan 2 unit HUB

Sambungkan PC dengan HUB

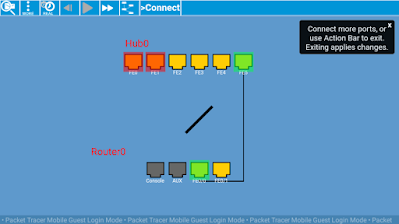

Sambungkan HUB0 ke router menggunakan colokan FE5 dihub dengan FE0/0 di router

Sambungkan HUB1 ke router menggunakan colokan FE5 dihub dengan FE0/1 di router

Selanjutnya, tap router dan pilih CLI

Pada tampilan CLI perhatikan sebelah kanan layar, tap No kemudian enter

Ketiklah perintah, berikut ini;

Router>	enable
Router#	configure terminal
Router(config)#	Interface fastEthernet 0/0
Router(config-if)#	ip add 192.168.0.254 255.255.255.0
Router(config-if)#	no shut
	exit
Router(config)#	Interface fastEthernet 0/1
Router(config-if)#	ip add 192.168.1.254 255.255.255.0
Router(config-if)#	no shut
	exit
Router(config)#	router rip
Router(config-router)#	version 2
Router(config-router)#	Network 192.168.0.0
Router(config-router)#	Network 192.168.1.0
	exit
Router(config)#	access-list 1 deny host 192.168.1.2
Router(config)#	access-list 1 permit any
Router(config)#	Interface fastEthernet 0/1
Router(config-if)#	ip access-group 1 in
	exit

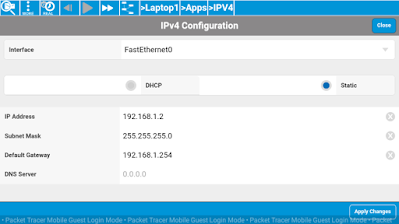

Selanjutnya, konfigurasilah masing-masing end device dengan ketentuan berikut;

PC0

PC1

Laptop0

Laptop1

Lakukan uji coba dengan ping dari ke:

PC 0  ke LAPTOP 0 hasilnya reply

PC 0 ke LAPTOP 1 hasilnya time out
