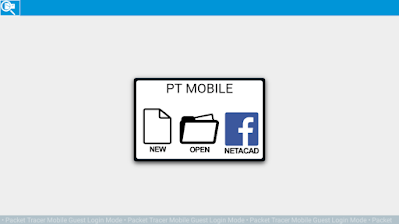

Berikut ini tutorial firewall pada end device simulasi jaringan menggunakan aplikasi packet tracker mobile, bukalah aplikasi packet tracker mobile, selanjutnya klik new.

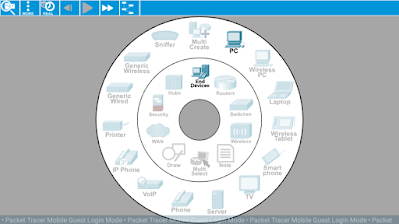

Pada tampilan halaman packet tracker, tap area kosong dan masukkan 3 PC

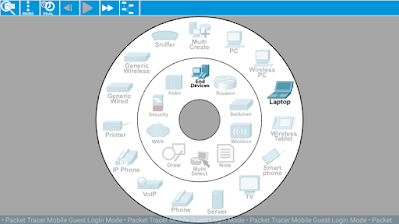

Tambahkan juga sebuah laptop

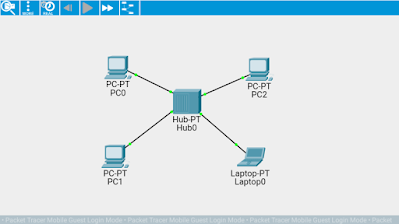

Tambahkan pula sebuah hub dan hubungan seluruh end device menggunakan kabel straing kepada hub
Jika kabel yang digunakan benar, maka pada masing-masing ujung kabel akan berwarna hijau.

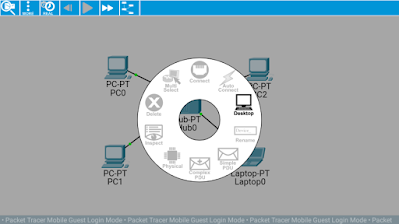

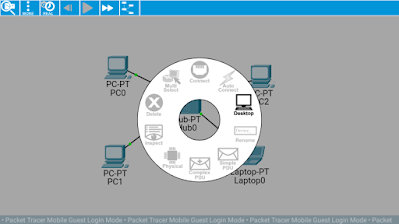

Selanjutnya, lakukan konfigurasi jaringan pada masing-masing end device dengan cara, tap PC selanjutnya, pilih desktop
Pada tampilan desktop apps, tap bagian IPv4 configuration
Dan masukkan alamat IP beserta Subnet Mask nya.
Klik tombol Apply Changes.
Lakukan konfigurasi ini pada seluruh end device, konfigurasilah sesuai contoh berikut;
PC0 :192.168.1.1
PC1 :192.168.1.2
PC2 :192.168.1.3
Laptop0:192.168.1.4
Langkah selanjutnya adalah mengkonfigurasi firewall, tap pada laptop0 kemudian pada tampilan Apps tap IPv4 Firewall.

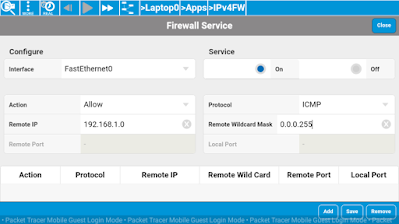

Pilih on pada bagian service, dan buatlah aturan allow seperti berikut
Selanjutnya, klik tombol add. Dilanjutkan membuat aturan deny seperti gambar berikut

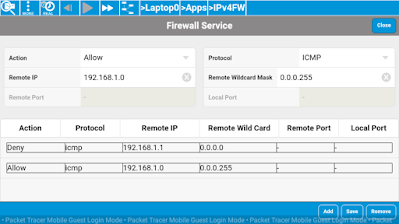

Klik tombol add. Kemudian urutkan aturan dengan menekan tombol save, pastikan aturan pertama adalah deny dan aturan kedua adalah allow, seperti tampilan berikut;
Uji coba
Tap PC0, masuk ke desktop dan tap command prom

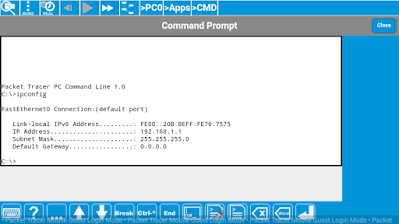

Ketik perintah ipconfig untuk mengecek alamat IP pada perangkat ini.
Lakukan pengecekan koneksi menggunakan perintah ping, pastikan koneksi perangkat terhubung kepada ip perangkat lainnya yang tidak masuk firewall dan tidak terhubung pada alamat perangkat yang diblokir
Uji coba juga dari laptop0, pastikan perangkat ini tidak dapat terhubung pada alamat IP yang diblokir.
