buka packet tracker

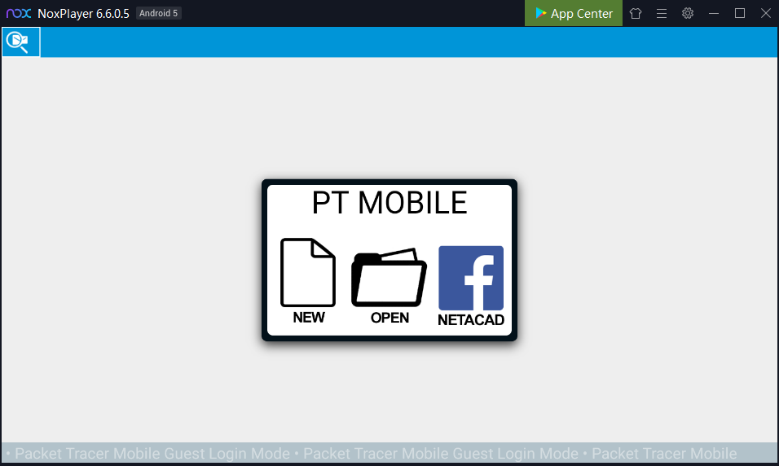

tap tombol new

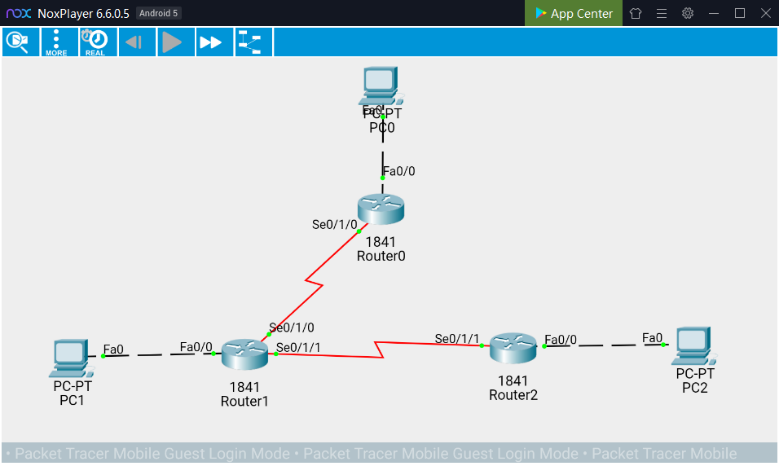

masukkan 3 router 1841 dan 3 PC, serta tatalah seperti gambar berikut ini!

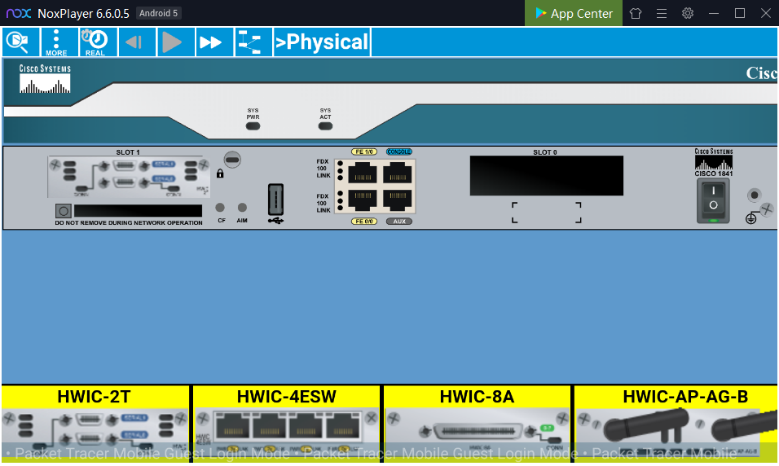

pada masing-masing router, pilih physical -> matikan perangkat -> tambahkan slot serial -> hidupkan
sambungkan seluruh perangkat pada colokan sesuai gambar berikut ini:
lakukan konfigurasi pada router0 sesuai perintah dibawah ini:
atau seperti perintah berikut ini:
Router>enable
Router#configure terminal
Router(config)#interface FastEthernet 0/0
Router(config-if)#ip address 192.168.30.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#interface Serial 0/1/0
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#interface Serial 0/1/1
Router(config-if)#ip address 192.168.2.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#network 192.168.1.0
Router(config-router)#network 192.168.2.0
Router(config-router)#network 192.168.30.0
lakukan konfigurasi pada router1 sesuai perintah dibawah ini:
atau seperti perintah berikut ini:
Router>enable
Router#configure terminal
Router(config)#interface FastEthernet 0/0
Router(config-if)#ip address 192.168.10.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#interface Serial 0/1/0
Router(config-if)#ip address 192.168.1.2 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#interface Serial 0/1/1
Router(config-if)#ip address 192.168.3.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#network 192.168.1.0
Router(config-router)#network 192.168.3.0
Router(config-router)#network 192.168.10.0
lakukan konfigurasi pada router1 sesuai perintah dibawah ini:
atau seperti perintah berikut ini:
Router>enable
Router#configure terminal
Router(config)#interface FastEthernet 0/0
Router(config-if)#ip address 192.168.20.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#interface Serial 0/1/0
Router(config-if)#ip address 192.168.2.2 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#interface Serial 0/1/1
Router(config-if)#ip address 192.168.3.2 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#network 192.168.2.0
Router(config-router)#network 192.168.3.0
Router(config-router)#network 192.168.20.0
lakukan konfigurasi IP address pada masing-masing PC, seperti berikut:
simpan konfigurasi

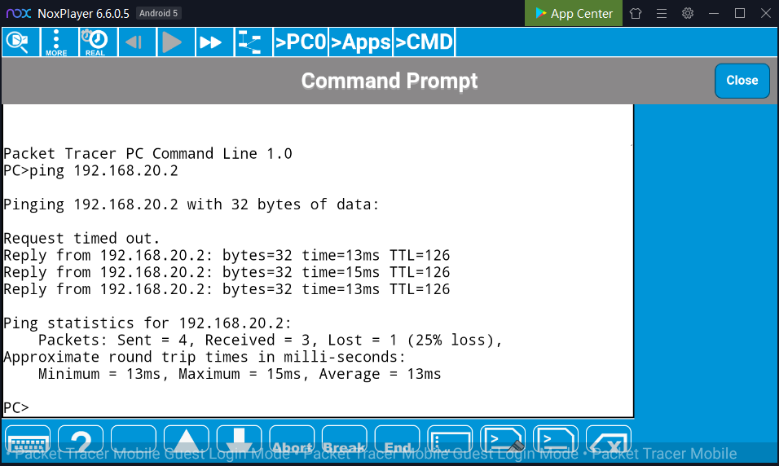

lakukan uji coba ping pada PC0 ke PC2, CARANYA, BUKA DULU PC2, PILIH COMMAND PROMP, CEK IP PC2 DENGAN PERINTAH IP CONFIG. Kemudian buka PC0, command promp ping ke alamat ip PC2
uji coba kedua, buka Kembali hasil save(LOAD NETWORK), selanjutnya putuskan koneksi dari router0 ke router2,seperti gambar berikut ini:
selanjutnya lakukan ping dari pc0 dan pc2, hasilnya seperti dibawah ini;
